项目简介：

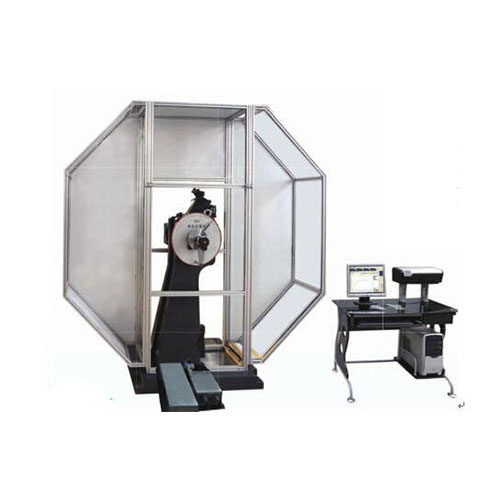

微机控制摆锤式冲击试验机是我公司率先在国内推出的一种新型冲击试验机产品，经过近几年不断地技术更新和完善，目前该产品已达到国内先进技术水平，该产品还出口到澳大利亚、印度、马来西亚、土尔其、巴西等，并获得国内外广大用户的一致好评。

二．使用领域：

本机适用于机械冶金，航空航天，大专院校、科研院所等各领域用于测量金属材料的冲击韧性值和金属材料在动负荷下的抗冲击能力。

三、依据标准：

GB/T3038—2002?摆锤式冲击试验机的检验?

GB/T229—2007?金属夏比缺口冲击试验方法?

JJG145-82《摆锤式冲击试验机》

四．设备主要特点

设备采用日本松下PLC作为下位机控制，品牌电脑作为上位机控制，上位机程序采用VB编程，RS232通讯方式，完成上下位机的数据交换和指令传送，充分利用PC机的强大功能进行数据处理，报表处理等。采用内米控高精度的旋转编码器来获取摆锤的实时位置，获得冲击吸收功。具有系统可靠、稳定，数据准确等特点。

1、微机控制冲击试验机由微机与工业用PLC可编程序控制器上下两级控制系统组成，上位机主要完成试验过程的全自动化控制、数据处理、数据管理，数据打印，下位机根据上位机的指令完成取摆、冲击、自动扬摆、再冲击多次试验的全过程。在冲击试样后PLC可编程序控制器可将采集到的冲击吸收功等试验数据通过RS-232接口传给微机，试验软件可将试验数据自动保存在数据库中，并可将试验报告导入到试验报告模板里（Excel形式），可随时查阅、打印输出试验报告。

2、控制原理先进。

2.1 本机采用德国西门子公司生产的PLC可编程序控制器实现了做冲击试验时，取摆、冲击、自动扬摆、再冲击多次试验的全自动化控制，可进行数据处理、数据打印的功能。

2.2在冲击试样后能自动获得试验数据。采用松下PLC（或用高精度PCI总线控制卡）采集数据，控制摆锤动作，彻底避免单片机控制系统常有的干扰，保证采集到的每一个数据都是正确，每一个动作都是控制。防止因为干扰造成的控制不准确而导致的不正确的动作对设备的伤害（特别是对牙嵌式离合器的伤害）。

2.3 该设备具有操作简便，可靠性高，抗干扰能力强，通用性、适应性、扩展性强，维护工作量小等优点，工作效率高。在连续做冲击试验的钢铁厂家、机械厂、科研机构高等院校更能体现其优越性。

2.4数据采集系统分辨率高。角度分辨率为0.1度，精度较度盘式摆锤高约10倍，这样就保证了测量精度。

3、主机架底座和立柱采用一体铸造加工，主机架的刚度大大提高，大大提高试验的稳定性；摆轴采用简支梁方式支承，轴承径向载荷分布合理，大大减小轴承摩擦带来的能量损失，空摆冲击吸收功小于0.3％； 采用单机标准减速电机提锤，将提锤系统的复杂程度大大降低，避免了以往减速环节的装配和使用出现的问题；挂摆装置采用弹簧缓冲，声音小，挂锤平稳。安全装置采用气动控制，动作迅速稳定可靠。

4、摆锤方形摆体设计，采用3维软件设计分析，保证了打击中心准确，摆锤力矩，从根本上保证了检测数据的准确性。

5、内置能量损失修正程序，具有设备标定功能。

6、控制电路主要电气元件采用国外或中外合资知名企业生产，保证了设备的可靠性稳定性。

7、该设备不仅在控制电路设计了安全防护销保护装置，而且配备了全封闭式防护罩，彻底保护人身安全，使用起来更加安全可靠，而且外形美观大方。

8、气动送料机构主要有气缸、送料装置两部分组成。送料机构的运动是由压缩空气进入气缸推动活塞带动送料杆迅速向前送料及向后复位的直线运动。送料杆前进、后退、停止等是由送料气缸气动换向阀、磁性开关发出的电气信号，控制气缸前进、后退实现的。调节磁性开关的位置，可以微调送料杆的位置和缓冲速度。

9.定位机构：试样必须紧贴砧座侧面，使试样缺口正确地位于摆锤轴线中心。试样紧贴砧座侧面，是由定位机构保证的。试样由送料杆送至前砧座时，由于固定弹簧片的作用，使试样紧贴砧座侧面往前运动，当试样后端还没有脱离固定弹簧片，前端进入后砧座面（2mm～3mm）时，气动送料机构中的气缸上的磁性开关发出信号，定位气缸动作，随即定位机构动作，定位机构的定位杆到工作位置，定位机构侧面弹性顶柱紧压试样，直至试样前端紧贴定位机构定位面，完成试样定位工作。

           当送料气缸返回后，电磁继电器再获信号后复位，定位气缸机构远离试样定位面，以便进行冲击。

五．主要技术指标：

1. 冲击能量：                        300J

2. 标度盘刻度范围：                  0～300J,每小格分度值2J；

3. 冲击刀刃圆弧半径：                2～2.5mm；

4. 摆锤中心至冲击点(试验中心)距离:   750 mm

5. 摆锤预扬角:                       150°

6. 冲击速度:                         5.24m/S

7. 试样支座跨距:                     40 mm

8. 试样支座端部圆弧半径:             1-1.5 mm

10.试样支座支撑面倾角:               0°

11.冲击刀圆弧半径:                   2-2.5 mm

12.冲击刀两斜面夹角:                 30°

13.冲击刀刃厚度:                     16 mm

14.刀刃：                           国标

15.试样规格:             10×10×55 mm

16.计算机显示.小分辨值             0.01J

17.试验机重量:                      约1200KG

18.试验机外形尺寸:                  2300*600*1400 mm

19.电源:                         三相四线制50HZ、380V、550W(主电机)
