TIME7126N笔式测振仪

作者:时代中测  发布时间:2024-02-29  浏览量:589

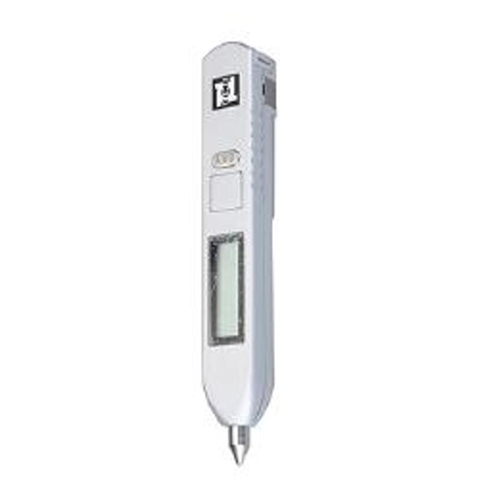

TIME7126N笔式测振仪简介

TIME7126N笔式测振仪是一款用于振动速度有效值测量的专用仪器,该仪器采用一体化加速度传感器,外观精美、结构小巧、便于携带,且检测速度快、精度高,特别适用于日常巡检人员对电机、风机、泵、压缩机、机床等设备的快速检查,是对机械设备故障进行预知性排查的可靠仪器。

该款测振笔性能指标满足******计量检定规程JJG676-2019 测振仪》的要求,仪器单键控制、操作简单,显示部分采用MCU采集控制并进行整体降功耗优化设计,产品功能包括振动速度有效值测量、振动加速度峰值测量、振动位移峰-峰值测量、测量数据保持、低电量提示、自动关机等。



TIME7126N笔式测振仪工作原理

笔式测振仪工作原理,是利用石英晶体和人工极化陶瓷(PZT)的压电效应设计而成。当石英晶体或人工极化陶瓷受到机械应力作用时,其表面就产生电荷,所形成的电荷密度的大小与所施加的机械应力的大小成严格的线性关系。同时,所受的机械应力在敏感质量一定的情况下与加速度值成正比。在一定的条件下,压电晶体受力后产生的电荷与所感受的加速度值成正比。产生的电荷经过电荷放大器及其它运算处理后输出就是我们所需要的数据了

Q=dij·F=dij·ma

式中:Q-压电晶体输出的电荷,

 dij-压电晶体的二阶压电张量,

m-加速度的敏感质量,

  1. 所受的振动加速度值。

测振仪压电加速度计承受单位振动加速度值输出电荷量的多少,称其电荷灵敏度,单位为pC/ms-2pC/g(1g=9.8m/s²)。测振仪压电加速度计实质上相当于一个电荷源和一只电容器,通过等效电路简化以后,则可换算出加速度计的电压灵敏度为

Sv=SQ/Ca

Sv-加速度计的电压灵敏度,mV/ms-2

SQ-加速度计的电荷灵敏度,pC/ms-2

Ca-加速度计的电容量

TIME®7126N笔式测振仪,通过积分电路、有效值转换电路、软件算法等,将加速度信号积分,得到振动的速度有效、位移峰-峰值!

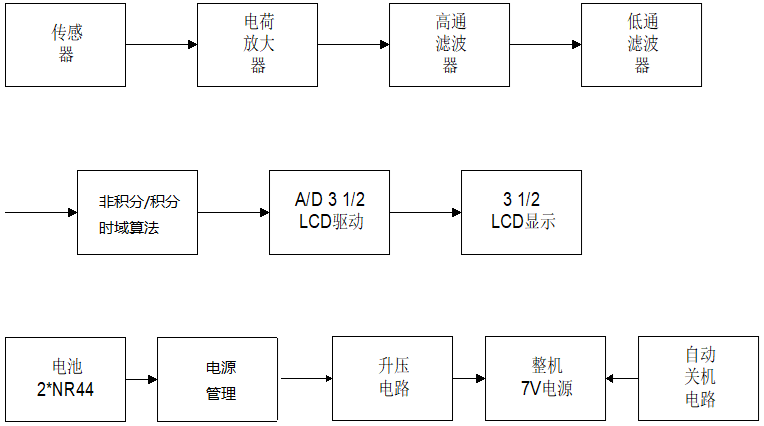

原理框图

TIME7126N笔式测振仪特点

  1. 结构特点:一体化笔式设计、体积小、重量轻

  2. 传感器:一体化加速度传感器;

  3. 控制方式:双键控制;

  4. 显示方式:3位半液晶显示;

  5. 电池:两节LR44纽扣电池;

  6. 功能特点:低电量提示、超限提示、自动关机、防触碰开机、测值保持

TIME7126N笔式测振仪技术参数

  1. 测量参数:振动速度有效值;振动加速度峰值;振动位移峰-峰值

  2. 测量范围:速度0.01~199.9mm/s;加速度0.01~199.9m/s²;位移0.001~1.999mm

  3. ***小显示分辨率:速度0.01mm/s;加速度0.01m/s²;位移0.001mm

  4. 频率范围:速度10Hz~1kHz;加速度10Hz~1kHz;位移10Hz~500Hz;

  5. 幅值线性相对误差:±5%±2个数

  6. 频率响应相对误差:有效频段内,频率f≤20Hz,f>20Hz,±5%

  7. 工作温度:0℃~40℃;

  8. 相对湿度:≤85% 无结露;

  9. 连续工作时间:7.5h;

  10. 外形尺寸:150mm×22mm×18mm;

  11. 重量:约55g(含电池)



TIME7126N笔式测振仪品基本配置

» 主机                       1台

» 皮套           1支

» 纽扣电池                 2块

» 说明书                    1份

» 合格证                      1份

» 保修卡            1份
