1 新品简介

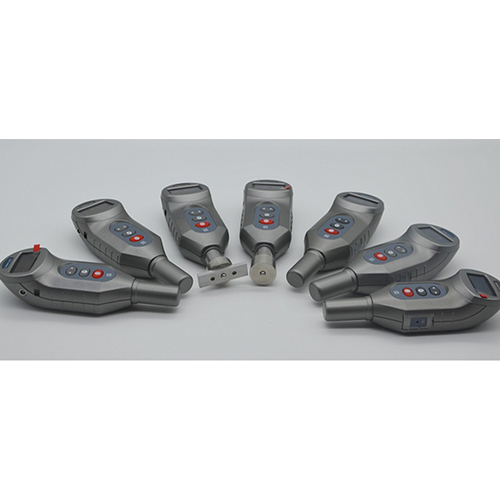

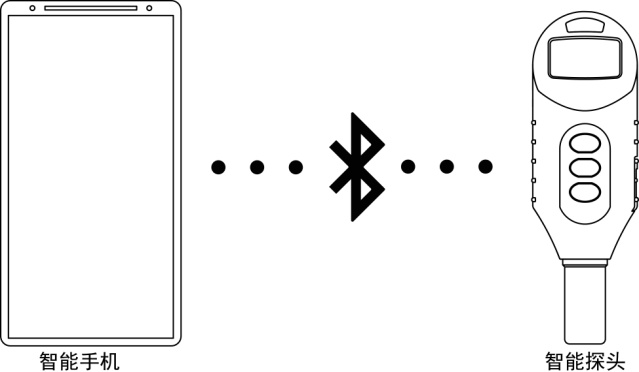

TIME544X系列产品是可接入时代“凌云”系统的智能邵氏硬度计，产品由1台智能手机+1支智能邵氏探头组成，两者之间通过蓝牙无线通信，是由传统的便携式单体仪器向时代智能测量系统迈进的又一力作。

智能手机端凭借其自身软件、硬件、网络优势实现更强大的邵氏硬度计的功能，并能作为智能测量终端节点，接入时代“凌云”系统。

系列智能探头是在TIME543X系列邵氏硬度计的基础上升级而成， 能快速准确地测量塑料﹑橡胶﹑合成橡胶﹑打印胶辊、鞋用微孔材料等的硬度。产品依据邵氏硬度测量原理及邵氏硬度定义，结合先进的微电子技术，集测量装置和数据处理于一体，具有测值准确、操作简单、体积小、重量轻，携带方便等优点，在化工和橡胶行业有着广泛的应用。

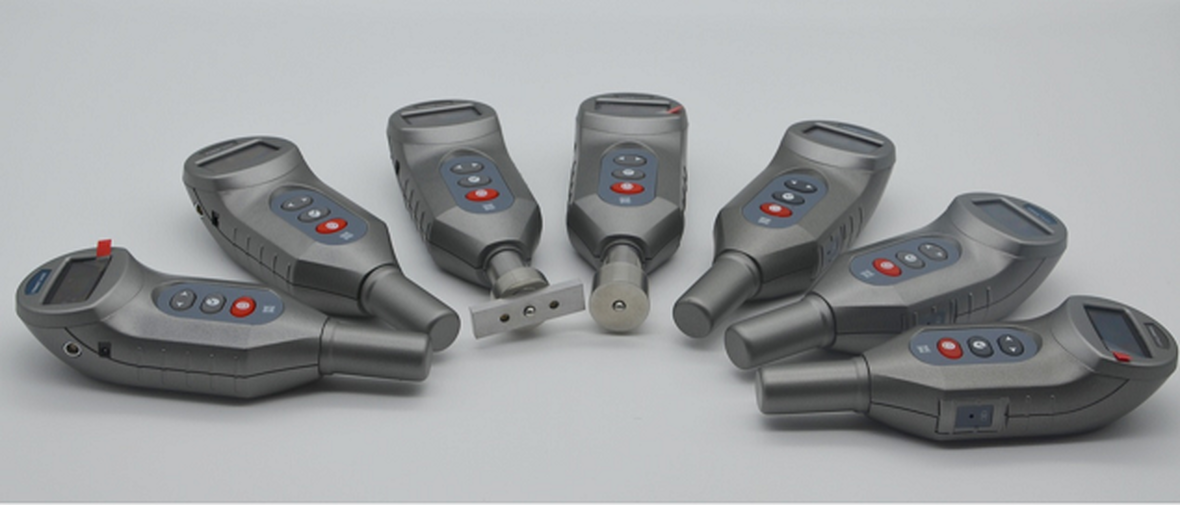

 本系列仪器包含5种硬度标尺，同TIME543X系列产品一一对应。产品型号及适用范围如下：

  本系列仪器的选择原则：

——D标尺低于20时，选用A标尺；

——A标尺低于20时，选用AO标尺；

——A标尺高于90时，选用D标尺；

——薄样件（样品厚度小于6mm）选用AM标尺；

——化工行业中的鞋用微孔材料，选用“微孔材料硬度计”。

本系列 仪器 符合以下标准：

GB/T 2411-2008/ISO 868:2003中华人民共和国国家标准 塑料和硬橡胶 使用硬度计测定压痕硬度（邵氏硬度）

HG/T 2489-2007 中华人民共和国化工行业标准 鞋用微孔材料硬度试验方法

HG   2368-92  中华人民共和国华工行业标准 邵尔A型橡胶袖珍硬度计技术条件

JJG 304-2003  中华人民共和国国家计量检定规程 A型邵氏硬度计

JJG 1039-2008 中华人民共和国国家计量检定规程 D型邵氏硬度计

JJF 1312-2001 中华人民共和国国家计量技术规范 AO型邵氏硬度计校准规范

2 工作原理

将一定形状的钢制压针﹐在规定的试验力作用下﹐压入试样表面﹐当压足表面与试样表面紧密贴合时﹐压针端面相对压足平面有一定的伸出长度L﹐长度L越大﹐表示邵氏硬度越低﹐反之越高，测量示意图见下图。

邵氏硬度（不含AM型）计算公式如下：

                    H   =   100 -

式中：

H ——邵氏硬度值，包括HA、HD、HAO、Hc；

L —— 压针端面伸出压足平面的长度，单位：mm。

AM型邵氏硬度计算公式如下：

                    H AM =   100 -

式中：

HAM —— 邵氏AM硬度值；

L —— 压针端面伸出压足平面的长度，单位：mm。

3产品特点

»  产品由1台智能手机+1支智能探头组成，两者通过蓝牙进行无线通信。

»  产品可连接到工业智能检测物联网平台——时代“凌云”系统，实现强大的产品功能。

»  本产品系列包含多种硬度标尺，应用范围广，可根据需要灵活选择。

»  APP六大功能模块助力用户质量管理及售后服务：

1)  测量管理：即测、即存；实时显示、语音播报测量数据；列表、图形多角度分析测量数据。随时随地实时分享当前数据。

2)  数据管理 ： 历史数据溯源 。 可以查询历史数据 ；图形、视频、文本、测量数据多维度 创建工单 、 生成报表等 。

3)  客户服务：售后提单、一键呼叫，服务就在您身边。

4)  设备管理 ：对使用设备进行管理。

5)  用户管理 ：用户资料维护及用户权限获取。

6)  系统设置 ： 辅助测量设置 、 软件升级等功能 。

»  测量数据显示灵活，可选择在手机端或探头端显示，两种模式可一键快速切换。

»  智能探头的位移传感器内置，体积小，重量轻，操作简单，携带方便。

»  智能探头采用1.3英寸OLED显示屏，128×64图形点阵，信息显示清晰。

»  智能探头带有电量显示和欠压警示，欠压会自动关机。

»  智能探头具有无操作自动关机功能，且自动关机时长可调，或者关闭该功能。

»  智能探头的软件可远程升级。

»  智能手机端安装有“时代智检测”专用测量 APP （以下简称 APP ），接收智能探头的测量值并实现邵氏硬度计的其它功能。

»  产品具有实时测量、峰值锁存和定时锁存共三种工作模式，满足实际各种测量需求。

»  在数据锁存模式下，可预设测值上、下限，超限有显示提示，方便用户批量检测。

»  智能探头可安装在邵氏硬度测试台上使用，测量更加稳定可靠。

4 技术参数

»  硬度标尺：A、D、AO、Asker-c、 AM。

»  测量范围：0～100H。

»  测量误差：≤±1H（20～90H范围内）。

»  分辨力：0.1H。

智能探头：

»  工作电压：3.7V。

»  充电电源：6V/500mA。

智能 探头尺寸及重量

5品种规格

5.1基本配置

»  智能探头1支；

»  中值量块1个；

»  高硬度垫片1个；

»  充电器1个；

»  邵氏硬度测试台（仅TIME5443邵氏AM型）。

5.2选择配置

除基本配置外，用户还可根据实际需要，选择配置：

»  智能手机1台；

»  SIM卡1张；

»  邵氏硬度测试台（不含TIME5443邵氏AM型）。

5.3邵氏硬度测试台
