1、产品概述：

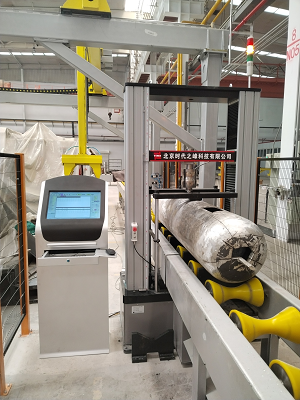

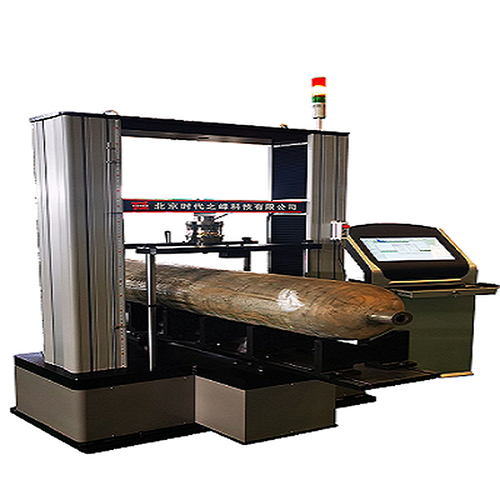

  在线全自动洛氏硬度试验机TIME H1110C主要实现了铝制氢能源气瓶、钢瓶、发动机缸盖、石油钻杆等试样在生产现场进行直接洛氏硬度检测。针对试样产品尺寸、结构变化大、无法切割取样的实际需求，公司采用先进的随动闭环伺服加载、浮动高精度光栅测深技术、成熟可靠的电子******试验机技术，创新研制了极具时代特色的在线全自动洛氏硬度试验机，快捷、可靠地解决了行业难题。

2.执行标准：

洛氏硬度硬度试验机在设计、制造、检验、验收全过程严格遵循国家关于“洛氏硬度试验方法”、“特种设备生产和充装单位许可规则” 、“气瓶安全技术规程”相关技术标准和安全规范，满足气瓶的在线硬度检测，用于热处理后的气瓶瓶体进行洛氏硬度测试。

GB/T 230、ISO 6508、ASTM E18 ******标准；

GB/T 5099.1-2017钢质无缝气瓶 第1部分：淬火后回火处理的抗拉强度小于1100MPa的钢瓶；

GBT11640-2021铝合金无缝气瓶；

ISO9809-1 Gas cylinders-Refillable seamless steel gas cylinders–Design,construction and testing；

TSG 07-2019《特种设备生产和充装单位许可规则》；

TSG 23-2021《气瓶安全技术监察规程》；

企标Q/ ****-20**《车用氢气瓶内胆碳纤维全缠绕气瓶》；

材料：6061铝合金。经固溶+人工时效热处理。

3、产品结构：

本系统设计将以客户需求为基础，采用模块化的设计思路，遵循可靠性、安全性、人性化、经济性的设计准则，为客户量身打造高可靠性的在线全自动铝瓶硬度检测系统。

产品结构分为：（1）主机框架部分、（2）硬度测量部分、（3）固定横梁压紧部分、（4）伺服升降部分、（5）铝瓶联组辅助系统（6）双下位机控制器部分、（7）全自动软件及PLC通讯接口部分。

4、产品功能：

(1)测量范围宽。可测30种洛氏硬度标尺。可搭载扩展测深法布氏模块、全自动布氏测量模块、仪器化压痕法测定拉伸性能、断裂性能、断后伸长率模块。

(2)联网实现一键式操作。应用软件基于业内成熟可靠的通用控制器平台开发，通过网口与下位机控制器、PLC实现了数据的稳定可靠传输与处理。按试验方案自动完成整个试验过程，试验结束后自动返回试验初始位置。

(3)分权限管理。不同级别的操作者有不同的操作权限，可操作的菜单等内容也有所不同。普通操作者操作简单、方便、快捷；管理人员的操作增加了专业操作内容，有效的保护了系统。

(4) 实时测量并显示试验力、位移、压痕深度（变形）信号、横梁压紧力；实现了Windows操作系统下的实时采集与控制；并实现了******定时，高速采样功能。

(5) 具备5种曲线切换功能。如：“试验力-时间曲线” 、“试验力-压痕深度曲线” 、“试验力-位移曲线” 、“压痕深度-时间曲线” 、“位移-时间曲线”，各曲线类型之间可随时切换。

5. 产品特点：

（1）本产品的创新点之一：工件压紧采用固定横梁与测力传感器融合设计，压紧力可根据材料自定义量程范围。

（2）本产品的创新点之二：采用30KN/mm高刚性电子******试验机门式框架与硬度测量模块组合方式。设计可靠、制造快速、维护便捷、性价比卓越。是一款具有工业互联网思维落地的产品。

（3）本产品的创新点之三：采用成熟可靠的高精度硬度测量模块。测深采用特殊浮动结构（分辨率达0.2微米；150mm/min高速逼近，浮动装置感应压痕深度再低速加载，解决了业内测量效率低和测值重复性差的问题）。测力采用特殊随动闭环加载系统（力值精度达0.3%~0.5%）。

实现力值与深度在压头主轴上的绝对测量，而不是通过杠杆放大间接测量。

（3）本产品的创新点之四：采用成熟可靠的双下位机控制器。

控制器以主流的32位ARM context内核芯片为核心处理器，运算处理能力强,运行速度快，性能稳定。采用低噪声，低温漂信号调理电路，配合24位Σ-Δ积分型模数转换器，信号采集分辨率高，速度快且稳定性强，******可达18位无噪声分辨能力，******采集频率50Hz，使用灵敏度大于2mV/V传感器在量程的0.4%到****范围内可满足0.5级要求，也使得过载保护响应快。

（4）本产品的创新点之五：针对业内标杆客户的实际需求，量身打造的WinHardness-Flow全数字化测控软件。实现了试样信息的预编辑、试验方法的建立、联网全自动试验、全流程状态日志记录、试验数据的自动评估与自动上传。

（5）本产品的创新点之六：系统安全依托12路外部传感器、I/O接口等感知监控。并结合多种超量程、超限软件保护。实时性好，反应速度快。具有系统自检、位置监控、故障报警等特点。

6.技术参数

主机框架结构： 门式

主机刚度：kN/mm 300

硬度标尺： 洛氏:A、B、C、D、E、F、G、H、K、L、M、P、R、S、V

表洛:15N、30N、45N、15T、30T、45T、15W、30W、45W、15X、30X、45X、15Y、30Y、45Y

初试验力 29.42N/3kgf 、 98.07N/10kgf

总试验力 147.1N/15 kgf、294.2N/30 kgf、441.3N/45 kgf、588.4N/60 kgf、980.7N/100 kgf、1471N/150 kgf

加力系统： 全自动闭环控制力传感器加载技术，交流伺服机构+精密驱动+高精度力值传感器

显示分辨率： 0.01HR

转换标尺： 可转换HB、HV、 Rm等

显示方式及内： 微机显示试验信息、试验曲线、实时数据、试验进程、试验结果等

补偿功能： 球形及柱状面

控制方式： 微机控制，全自动循环试验

压头升降： 按键及微机双向操作

数据输入及输出： 微机键盘和触摸屏输入，外接打印机或USB等方式输出

保持时间： 0～99S，可任意设定

精度： 符合ISO 6508、 ASTM E18、GB/T230.2

试样规格： 铝内胆规格直径350～425mm，长度2000～3500mm，壁厚6～10mm。目前在做产品直径388mm，长3200mm，璧厚8mm。

试件允许尺寸：

******行程( mm)： 大于500（可定制，且满足500mm外径气瓶的测试）

有效跨距（mm）： 550（可定制，满足500输送带的正常工作）

工作台高(mm)： 460（可定制，满足与800mm高输送带支辊的配合）

联组辅助系统（m）： 10～16组，长度3.5m～7m。

压头移动速度 （ mm/min）： 0.005~500，无级变速

试验方法与试验力 ：自定义，自动匹配

数据处理与存储： 无限条数

辅助功能： 上、下限设置，超差判定；数据统计，求平均值、标准差、******、***小值，公差检验

试验速率的调整： 可分段设定试验过程速率，实现压头空载移动速率、初试验力加载时间、主试验力加载时间、初试验力保持时间、主试验力保持时间的自由设定

电源： 220/240V   AC 50/60Hz

主机尺：（W*D*H） 1000*550*2080（按***终定制尺寸为准）

重量（ kg）： 800
