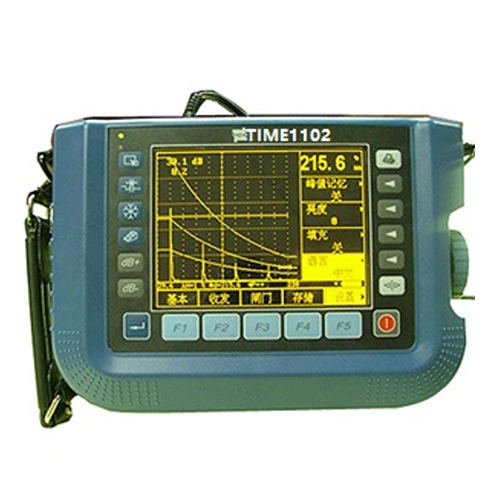

TIME1102数字超声波探伤仪-(原TUD310升级款)概述

      TIME1102数字超声波探伤仪，是一款全新设计的、具有多处创新点的全数字化超声探伤仪，检测速度快、精度高、波形稳定。等效采样频率高达320MHz，微小缺陷的检出率高；超声回波信号分析采用DSP处理技术，目标缺陷信号识别快，探伤波形显示采样平滑滤波技术，更适合粗晶金属等强背景噪声材料的检测。能够快速、便捷、无损伤、精准地进行工件内部多种缺陷(裂纹、夹杂、疏松、气孔等)的检测，真正实现铸件、锻件、板材、焊缝检测全无忧! 广泛应用在航空航天、石油化工、冶金电力、铁路交通、锅炉压力容器、钢结构、机械加工等领域！

TIME1102数字超声波探伤仪-(原TUD310升级款)功能特点

• 峰值记忆功能

• 自动增益调节

• 快速旋钮调节，操作便捷

• 具有回波包络显示功能

• A、B型显示方式

• 重复发射率高达1KHZ

• EL高亮度图形点阵显示屏，无视角限制，不受温度阳光影响

• 32个独立探伤通道

• 支持USB1.1，fullspeed通讯接口

• 超高采样速率，射频波形细节尽现

• 可以利用标准试块自动生成DAC曲线

• 可标定生产AVG曲线

• 具有独立的双闸门设置和报警功能

• 具有打印功能，可通过USB接口的打印机打印探伤报告及厚度报告

• 具有系统参数的加锁和解锁功能

• 屏幕刷新频率高达60Hz,无延迟、无拖影，快速捕捉伤波

• 具有屏幕的冻结和解冻功能

• 探头阻尼通过菜单选择在50，150，400之间切换

• 具有存储图形的回放功能

• 具有线性抑制功能，可抑制屏高的0%～80%，步距:1%

• 探头自动校准功能

• 存储1024幅A扫描图形及参数和64,000个厚度值

• 探头角度和Ｋ值两种输入方式

• 能够跟PC机通讯，有功能强大的Windows数据处理软件

• 缺陷当量计算

• 可以在单探头、双探头和透射三种探伤工作方式之间任意切换

• 具有防水功能

• 大容量锂离子电池，无记忆性，连续工作时间可达8小时

TIME1102数字超声波探伤仪-(原TUD310升级款)技术参数

• 扫描范围（mm）：2.5～9999mm(钢纵波)

• 脉冲移位（μs）：-20～+3400μs

• 探头零点（μs）：0μs～99.99μs，分辨率0.0125μs

• 材料声速（m/s）：1000m/s～9999m/s

• 输出阻尼（W）：50 | 150 | 400

• 频率范围（MHz）：低频0.2–1 | 中频0.5–4 | 高频2–10 | 3档可选

• 增益调节（dB）：0～110dB 调节步长：0.2 | 0.5 | 1 | 2 | 6 | 12 | 0.0时锁定

• 垂直线性误差：≤3%

• 水平线性误差：≤0.2%

• 波形显示：正半波、负半波、全波和射频

• 探伤灵敏度余量：≥60dB(2.5MHz 20/Z20-2)

• 动态范围：≥34dB

• 外型尺寸(mm)：240 ×175×85mm

• 重量（kg）：1.5Kg(含电池)

TIME1102数字超声波探伤仪-(原TUD310升级款)基本配置

• 主机

• 直探头2.5MHz20

• 斜探头5MHz8×9K2

• 探头连接电缆

• 电源适配器

• 通讯线

• USB接口

• 软件光盘
