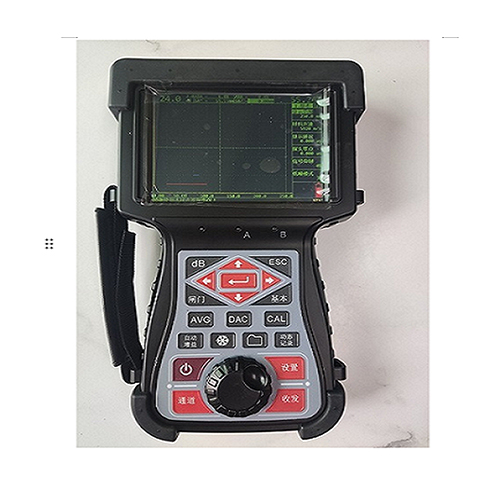

主要功能特点
采用高亮彩色VGA（640x480）TFT液晶显示屏
屏幕分辨率更高，图形更细腻，信息更丰富
丰富的测量功能
两个完全独立的测量闸门，可以测量每个闸门的声程、深度、投影、当量等参数，还能测量两闸门之差
丰富的波形冻结功能
波形冻结功能包括峰值显示、波形比较、波形包络等功能，还具有定时释放能力，大大方便用户操作。
包括四个国内主要探伤标准
可直接通过选取标准、试块、探伤等级自动设置DAC曲线的三线偏移量
两点校准和斜探头K值校准功能
中文、英文支持
主要性能特点：
符合欧标En12668-1的标准要求
可配置的方波脉冲发生器
灵敏度余量 大于等于62dB
标准配置及可选件
标准配置
表1.1 标准配置清单
名 称 | 数 量 |
主机 | 1台 |
锂电池 | 1组 |
外置充电器 （电源适配器3A/9V） | 1只 |
LEMO-Q9探头连接电缆（Q9-Q9探头连接电缆） | 1条 |
LEMO-Q6探头连接电缆（Q9-Q6探头连接电缆） | 1条 |
产品包装箱 | 1个 |
颈挂式配带 | 1条 |
腕带 | 1条 |
遮光罩 | 1个 |
使用说明书 | 1本 |
直探头 | φ20 2.5MHz一支 |
斜探头 | 8×9K2 5MHz一支 |
耦合剂 | 1瓶 |
可选件
表1.2 可选件清单
名 称 | 数 量 |
USB通讯电缆Host | 1条 |
USB通讯电缆Device | 1条 |
U盘 | 1个 |
PC端通讯软件 | 1套 |
锂电池 | 1组 |
标准试块 | 任选 |
主要技术参数
仪器技术参数及性能特点
表1.3主要技术参数
名 称 | 技术参数 |
扫描范围（mm） | 零界面入射~ 5000 |
增益范围（dB） | 0 ~ 110 |
显示延迟（μs） | -20 ~ +3400 |
探头延迟（μs） | -1.000 ~ 750.000 |
声速（m/s） | 600 ~ 9999 |
使用环境
温度：-10~50℃
湿度：20%～90%RH
电源
聚合物电池2×3.7V 5000mAh
电池工作时间（h）： 不低于8
电池快充时间（h）： 不超过8
电源适配器
适配器输入： 100-240～50/60Hz
适配器输出： 9V DC/3 A～4A
外型尺寸和重量
外型尺寸：约300mm×180 mm×58 mm
重量：约1.6Kg
性能特点
显示
5.7英寸，VGA彩色TFT液晶显示屏；
可同时显示5个不同的测量值；
具有丰富实用的波形冻结、峰值、比较、包络功能；
中文、英文语言选择；
发射
带有调节选项的高性能方波脉冲发生器；
脉冲幅度（V）：100-400， 10V步距可调；
脉冲宽度（ns）：75、100-500，50ns步距可调；
阻抗匹配（Ω）：50、100、200、500可调；
发射重复频率(Hz)：10～1000；
工作方式：单探头、双探头、透射。
接收
采样速率：80MHz；
检波方式：正半波、负半波、全波、射频；
增益110dB；
增益步距： 0.1、0.2、0.5、1.0、2.0、6.0、12.0dB；
自动增益；
闸门
两个独立的测量闸门；
可进行双闸门操作和测量；
丰富的闸门测量和报警功能；
报警
可设置的多种报警模式的声、光报警；
闸门进波、失波报警；
数据存储
具有探伤参数存储、复制、调出功能；可存储10个通道；
可为通道增加注释以方便识别通道；
具有A扫和B扫的波形存储、回放功能，可存储5000幅；
可集中编辑参数并与波形同时显示；
探伤功能
标准动态DAC曲线；
两个独立闸门丰富的测量功能；
峰值检测：实时检索缺陷******波，标定缺陷******值；
缺陷定位：水平位置，深度位置，声程；
缺陷定量： DAC SL定量方式；
两点校准及斜探头校准功能；
具有线性抑制功能，******抑制为屏高的80%；
通讯
可通过USB与计算机通讯，可将参数、波形、屏幕及文件信息上传至计算机；
接口
USB OTG端口；
RS232；
电源适配器接口。
其他
具有系统参数的加锁/解锁功能；
实时时钟
性能指标
项 目 | 指 标 |
产品信息 | |
产品重量（kg） | 约1.6 |
产品外型尺寸（mm） | 300×180×58（不带遮光罩） |
工作温度（℃） | -10～+50 |
存储温度（℃） | -20～+60 |
语言 | 英语、中文 |
探头连接 | LEMO 或BNC |
电池容量（mAh） | 聚合物电池2×3.7V 5000mAh |
电池工作时间（h） | 不低于8 |
充电时间（h） | 不超过8 |
电源适配器 | 输入100-240～50/60Hz 输出9V DC/3 A～4A |
显示屏 | 彩色透射式TFT，640x480 |
基本 | |
测量单位 | mm、inch、ms |
扫描范围（mm） | 零界面入射～5000 |
声速调节（m/s） | 600～9999 |
探头延迟（ms） | -1.000～750.000 |
显示延迟（ms） | -20～+3400 |
工作方式 | 单探头、双探头、透射 |
波形显示方式 | A扫描显示 |
脉冲发生器 | |
脉冲形式 | 方波 |
发射电源（V） | 100-400，10V步距可调 |
发射脉宽（ns） | 75、100-500，50ns步距可调 |
探头阻尼(Ω) | 50、100、200、500 |
发射重复频率(Hz) | 10～1000 |
接收器 | |
增益（dB） | 0～110 |
总带宽（MHz） | 0.5~15 |
检波方式 | 正半波、负半波、全波、射频 |
垂直线性误差 | ±2% |
放大器精度（dB） | ±1 |
抑制（%） | 屏高的0～80 |
采样速率（MHz） | 80 |
发射串扰抑制（dB） | ≥80 |
发射脉冲后盲区（μs） | ≤10(与发射有关) |
动态范围（dB） | ≥40 |
瞬时分辨力（dB） | ≥32 |
水平线性误差 | 不大于全屏宽度的±0.2% |
灵敏度余量 | ≥62dB |
测量及其他 | |
测量闸门 | 2个独立测量闸门 |
检测方式 | 边沿、峰值 |
闸门测量 | 回波的幅值、声程、深度、投影等 |
冻结 | 冻结方式有：全冻结、峰值、比较、包络等方式 |
DAC缺陷定量 | 根据缺陷回波和DAC 曲线对缺陷进行评估 |
闸门逻辑 | 关、测量、进波报警、失波报警 |
闸门报警 | 关、即时、保持.2s、保持.5s、保持1s、保持2s、锁存 |
报警蜂鸣 | 关、开 |
数据管理，通信及打印 | |
数据存储 | 10个探伤参数通道记录 |
5000幅波形图 | |
数据管理 | 实现对通道、波形的存储、查看、回放操作 |
通信 | 通过USB接口与PC机通信 |
输出接口 | |
USB OTG接口 | USB2.0 Device 与PC机通讯接口 |
电源适配接口 | |
相关国家标准和行业标准
本仪器及本说明书涉及到的超声波探伤国家标准和行业标准有：
GB/T 12604.1-2005 无损检测 术语 超声检测
JB/T 10061-1999 A型脉冲反射式超声探伤仪通用技术条件
JJG 746-2004 超声探伤仪检定规程
GB/T 11345-1989钢焊缝手工超声波探伤方法和探伤结果分级
JB/T 4730.3-2005 承压设备无损检测 第3部分：超声检测
JG/T 203-2007钢结构超声波探伤及质量分级法，代替JG/T 3034-1996
SY/T 4109-2005 石油天然气钢制管道无损检测，代替SY/T 0443-1998，SY/T 0444-1998，SY/T 4056-1993，SY/T 4065-1993
